ZANGO , ANGOLA SOLUCIÓN HABITACIONAL VIVIENDAS
MODULARES
PROPUESTA DE EDIFICACIÓN DE VIVIENDAS MODULARES
SUPERFICIES TIPO CONSTRUIDAS
VIVIENDAS: 2d/3d de 50 a 80 m²
FECHA DE PROYECTO: 2011
PRESUPUESTO DE CONSTRUCCIÓN: 50.000/80.000 €/viv.
CONSTRUCCIONES: PALLA HNOS, S.A.
Propuesta de EDIFICACIÓN DE VIVIENDAS MODULARES, en
respuesta a un problema habitacional, en el entorno de la Capital
Luanda, con áreas enormes de poblados residenciales a base de
sencillas viviendas de autoconstrucción. Se realiza una propuesta
conjunta de Proyecto y Edificación unidos a uno de nuestros
principales clientes, el Grupo Palla Hermanos.

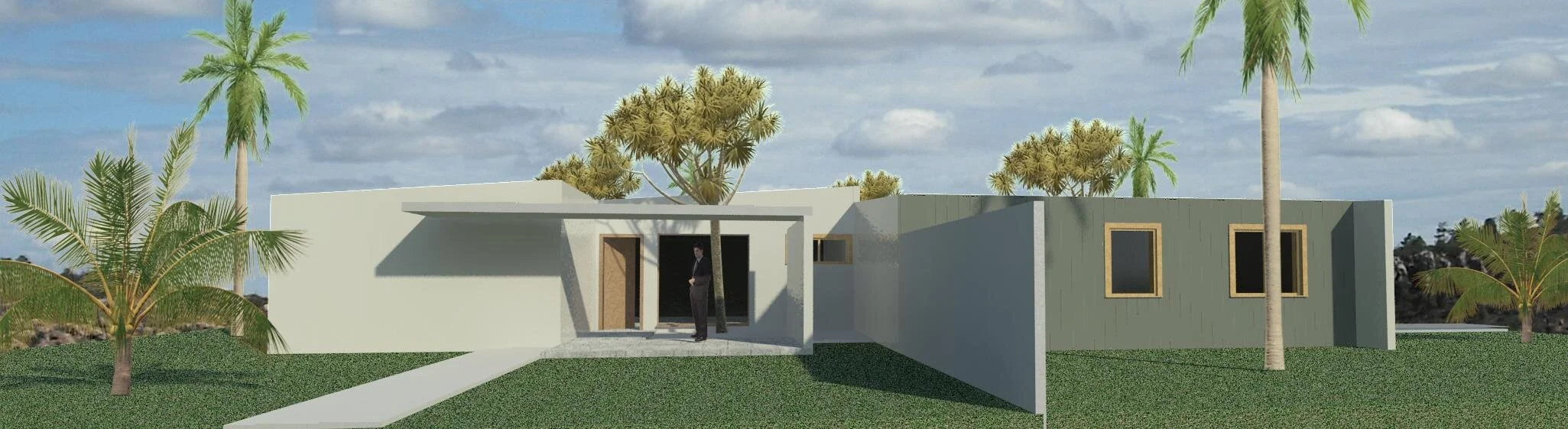

Se proyecta una actuación a base de módulos de 4 viviendas
adosadas en cruz, adscrito a una trama urbana , muy irregular y
prácticamente inexistente, sugerida por las autoridades
gubernamentales en nuestras visitas a Luanda. Se plantean
diversas propuestas base de construcción, todas ellas
industrializadas , prefabricadas en taller en España, y enviadas
paletizadas a Angola.
Solución 2D/ 3D-GRC. Edificios en planta baja formado por 4
viviendas de dos o tres dormitorios .
2D S.U. de 45 m2 con dos dormitorios, baño y cocina americana.
En la parte exterior dispondrán de porche y tendedero.
3D , S.U.de 60 m2, con el mismo programa en 3 dormitorios.
Producción estimada: 2.000 viviendas al año.
Objetivo. Se plantea una solución altamente industrializada que
permita realizar el menor número de actuaciones en destino. Para
ello es necesario que la solución a adoptar consiga un producto
prefabricado lo más terminado posible, que permita un montaje
rápido y sencillo.
Calidades: Básicas. Ambito de calidades básico con el máximo
grado de acabado, para no depender de materiales que deban ser
suministrados y ejecutados en destino.
Normativa. Dentro de la normativa europea y en especial dentro del
ámbito que marca el CTE.
El producto consiste en una solución preindustrializada de dos
módulos por vivienda de nueva fabricación, preindustrializados y
empaquetados en factoría.
La edificación resultante a prefabricar se paletizará en 2 kits
formados por 4 suelos y p.p. de material empaquetable (pilares,
estructura auxiliar….).
El resto de material, se acompañara en distintos contenedores.
El conjunto a transportar forma un kit de un solo volumen de
9,5x2,5x(<2,00m).
Son totalmente recuperables, lo cual permite cambiarlos de
ubicación en un plazo de tiempo muy corto.
Características:
Medidas: 2 módulos de Longitud 9,5 m x 2,5 m de ancho x 3,50 m
de altura exterior.
Superficie de cada módulo: Módulos de 9,50 x 2,50 m = 23,75 m2
Altura paquete para transportar: <2,00M.
Altura total edificio terminado: 3,5m
Altura libre edificio terminado: 2,70m
